| Lugar de origem: | China |
|---|---|
| Marca: | SFFILTECH |
| Certificação: | CE |
| Quantidade de ordem mínima: | 1 conjunto |
| Detalhes da embalagem: | Caso de madeira |
| Tempo de entrega: | 20-30 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100000pcs por mês |
| nome: | Alojamento de filtro industrial do saco da cesta do filtro com grupo da bomba | Tamanho do saco: | (altura 45,7cm (tamanho 1) e 81,3 cm (tamanho 2)) |
|---|---|---|---|
| Materiais: | 316L de aço inoxidável ou 304 | Aplicação: | Filtragem industrial do processo da água |
| Mícron do saco: | Sacos de 1 poliéster do mícron | Caudal: | 50~80 m3/hour |
| Realçar: | industrial water filter housing,security filter housings |
||

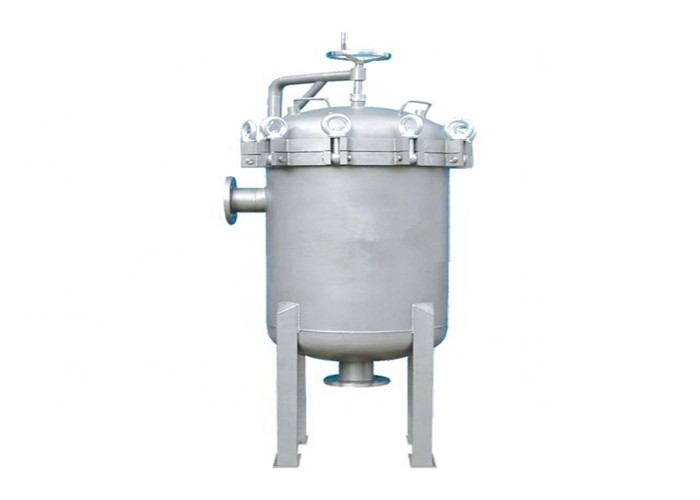

Alojamento de filtro industrial do saco da cesta do filtro com grupo da bomba
Os filtros de saco são particularmente úteis para filtrar os grandes volumes ou os líquidos altos da viscosidade, que são construídos do alojamento de filtro, sacos de filtro, gaiola interna para apoiar sacos, arranjo positivo da selagem.
O alojamento de filtro do saco da eficiência elevada do filtro dos TS é amplamente utilizado em sistemas industriais da filtragem das águas residuais
Vantagens principais
01. Probabilidade pequena para o escapamento do lado-saco, que garantem eficazmente a qualidade de filtração.
02. O tipo filtro do saco pode carregar a maior pressão de funcionamento, ele é da perda de pressão pequena, do baixo custo de operação e da economia de energia óbvia.
03. Precisão do saco da filtragem aumentada continuamente, poderia alcançar 0,5 μm no máximo.
04. Ensaque o tipo capacidade de manipulação do filtro grande, volume pequeno, contendo uma grande quantidade de poluentes.
05. Baseado no princípio de funcionamento e na estrutura do tipo sistema do saco da filtração, que é conveniente substituir o saco de filtro e sem limpar, e para cronometrar - a economia e a economia labor.
06. O saco da filtragem podia ser uso repetido após a limpeza para salvar o custo.
07. o espaço de aplicação do filtro de saco é largo, com operação flexível e a instalação múltipla.
|
Parâmetros técnicos
|
Pressão do projeto: 0.96MPa 30min |
| Pressão de funcionamento máxima: 0.60MPa | |
| Lisura de superfície: Ra≤0.2 | |
| Caudal do projeto: Ra≤0.2 | |
| Tipo linha ou flange de Inlet&outlet | |
| Tipo: único saco & multi alojamento de filtro do saco | |
|
Projetado para o sistema da filtragem de saco
|
Tipos diferentes das cestas do apoio do saco a caber para |
| vasta gama de sacos de filtro | |
| Termine a estrutura de aço inoxidável | Feito de 100% SUS304, SUS316L, PP |
|
Fácil de limpar
|
A superfície é sopro mecânico lustrado ou de areia passivation. |
| extremidade tornada côncava para ajudar à pena limpa |
Especificações para o único alojamento de filtro do saco
| Não. | Tamanho | Diâmetro | Comprimento | inlet&outlet | Saco de filtro | Caudal |
| Código | (milímetro) | (milímetro) | tamanho | (m/h) | ||
| 1 | BJD1 | 220 | 550 | 2" linha, braçadeira, flange | 1 | 20 |
| 2 | BJD2 | 220 | 950 | 2" linha, braçadeira, flange | 2 | 40 |
| 3 | BJD4 | 130 | 650 | 1" linha, braçadeira, flange | 4 | 10 |
Especificações para o multi alojamento de filtro do saco
| Não. | Tamanho | Diâmetro | Comprimento | inlet&outlet | Saco de filtro | Caudal |
| Código | (milímetro) | (milímetro) | tamanho | (m/h) | ||
| 1 | BJD2-2 | 400 | 1600 | 3" linha, braçadeira, flange | 2*2 | 80 |
| 2 | BJD2-3 | 500 | 1600 | 3" linha, braçadeira, flange | 2*3 | 120 |
| 3 | BJD2-4 | 550 | 1600 | 4" braçadeira, flange | 2*4 | 160 |
| 4 | BJD2-5 | 600 | 1600 | 4" braçadeira, flange | 2*% | 200 |
Guia pedindo
| PRODUTO | Tamanho do saco | Saco Q'ty | Entrada/tomada | Conexão | Superfície | Materiais | |
| BJD | 1 - saco #1 | 01 - Único | A- lado dentro e lado para fora | K-acoplamento | S- sopro de areia | 304 | |
| 2 - saco #2 | 02 - Dois | B- lado dentro e parte inferior para fora | F-parafuso | T- lustrado | 316L | ||
| 3 - saco #3 | 03 - Três | C- parte inferior dentro e parte inferior para fora | S- linha | PP | |||
| 4 - saco #4 | 04 - Quatro | D- parte superior dentro e parte inferior para fora | Como pedir? - exemplo | ||||
| 5 - saco #5 | 06 - Seis | Tamanho do saco: #1; Saco Q'ty: Único | |||||
| 6 - saco #6 | 08 - Oito | Entrada/tomada: lado dentro e lado para fora | |||||
| 7 - saco #7 | 12 - Doze | Conexão: acoplamento | |||||
| X - o outro tamanho | Superfície: sopro de areia | ||||||
| Material: SUS304 | |||||||
| O código da seleção é: BJD101AKS304 |
|||||||
Condições operacionais (filtro de saco):
Pressão de Max.Operating: barra 6 (87psi), 10.34bar (150psi)
Temperatura de Max.Operating: 120°C
Aplicações (substituição do eaton do alojamento de filtro do saco):
| Processando produtos químicos | Pinturas, tintas, líquidos refrigerantes |
| Óleos, óleos comestíveis, óleos vegetais | Fármacos |
| Xarope de açúcar | Líquidos de limpeza |
