| Lugar de origem: | China |
|---|---|
| Marca: | SFFILTECH |
| Certificação: | CE |
| Quantidade de ordem mínima: | 1 conjunto |
| Detalhes da embalagem: | Caso de madeira |
| Tempo de entrega: | 20-30 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100000pcs por mês |
| Materiais: | Aço carbono, SS304 ou 316L | Pressue de trabalho máximo: | 1.0MPa, 1.6Mpa |
|---|---|---|---|
| Eletricidade e poder: | Nenhuma necessidade | Entrada e tomada: | 1-14 polegada ou personalizado |
| Grau do filtro: | 1-500microns | cesta do filtro: | Aço Inoxidável |
| Realçar: | stainless steel filter housing,liquid bag filter housings |
||

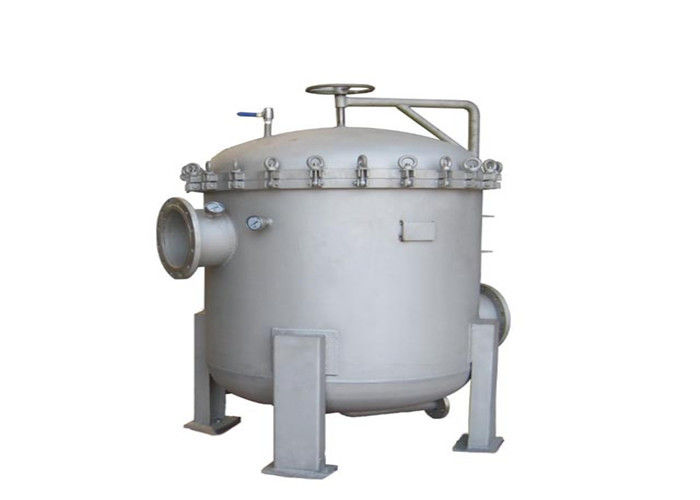

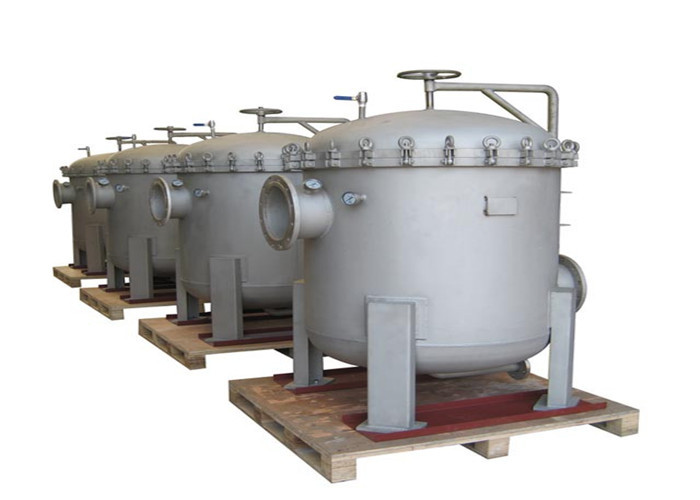

alojamento de filtro líquido de aço inoxidável de 304 316 sacos para o desperdício
Princípio de funcionamento do alojamento de filtro do saco
O filtro de saco é um amplamente utilizado para a filtragem líquida, ele pode remover as partículas do tamanho diferente do líquido, a fim conseguir a filtragem líquida, purificação, separação, finalidades da recuperação. Consiste em três porções: ensaque o alojamento, a cesta de apoio e os sacos de filtro. De acordo com o caudal, você pode usar sacos múltiplos em um alojamento do saco. Primeiramente, o líquido participa no alojamento da entrada, que pode colocado no lado ou na parte superior, e para fluir então no saco de filtro que é apoiado pela cesta. Devido à pressão de impacto do líquido, o saco estenderá e o líquido obtém filtrado uniformemente através do saco e flui fora da tubulação da tomada. As impurezas são prendidas no saco, o processo de filtragem estão completas. Quando você substitui ou limpa o saco, apenas afrouxe simplesmente o parafuso, roda de mão giratória que levanta a tampa, e obtenha o saco.
Características do alojamento de filtro do saco
1. projeto original para impedir o saco afundado na cesta sob a pressão, não assegura a 100% nenhum derramamento.
2. A atribuição racional dos selos em escolhe o filtro do saco e do multi-saco. Assegura a confiança de
o sistema da selagem. Nós podemos usar o saco costurado anel do aço ordinário, ou o saco do derretimento da solda, para não assegurar nenhum fenômeno do derramamento.
3. a cesta é feita de malha perfurada, com o molde, lustrando, as impurezas não colará com ela.
4. uma variedade de material opcional para a cesta, tal como SS304 de aço inoxidável de alta qualidade, SS316, nós podemos igualmente fornecer uma variedade de recipiente especial do filtro do metal. A empresa do tratamento da água de Peide fornece filtros econômicos, pode fornecer usuários uma opção mais disponível.
5. Estrutura compacta, tamanho razoável. Simples instalar e operar-se, ocupação conveniente, pequena.
6. precisão alta da filtragem, porque alguma partículas finas ou matéria suspendida, escala de 1 a 800 mícrons;
7. a área de filtro da unidade é grande, uma resistência menor da filtragem, eficiência alta da filtragem. Uma função do filtro de saco é equivalente a 5-10 vezes do elemento de filtro da mesma função, ele pode extremamente reduzir o custo; Escala do caudal: 1 ~ 1000m3/H.
8. aplicação extensiva: pode ser usada para a filtragem grosseira, o filtro médio ou o filtro fino. Comparado com o filtro fino do quadro, filtro do cartucho, pre-filtro da água crua e filtro fino e outros dispositivos, é com baixo investimento, uma vida mais longa e o baixo custo de operação, saco de filtro pode ser usado repetidamente.
9. Na mesmos estrutura razoável, baixos custos de operação, eficácia do filtro e capacidade do tratamento, o preço é distante mais baixo do que o filtro de saco importado.
Especificações do alojamento de filtro do saco
| Padrão | GB, padrão americano, padrão alemão, padrão japonês, personalizado; único saco, saco paralelo, multi-saco, cartucho |
| Modelos | Série de S, de T, de polipropileno de PBF recipientes etc., |
| Único fluxo do saco | 6-1088T/H |
| Pressão de funcionamento | 0.05Mpa-0.6Mpa |
| Material | 304.316L |
| Temperatura de trabalho | 5-40 (a temperatura especial pode ser personalizada) |
| Precisão de filtração | 1um-800um |
| Modo de operação | Cilindro do controlo manual ou automático |
| Cesta de grande resistência do apoio | pelo tamanho uniforme do poro de uma fabricação de aço inoxidável de grande resistência da malha de 3.5mm; |
| Entrada e tomada | 1-14 polegada ou personalizado |
| Lugar da entrada e da tomada | Tomam partido em e tomam partido para fora, o lado e a parte inferior em para fora, parte superior e parte inferior em para fora, parte superior e lado em para fora ou personalizaram |
| Tipo de relação | flange, linha de parafuso ou personalizado |
| Modelo de saco | e não-calibração |
| Precisão da filtragem | precisão relativa ou absoluta de 1-800um (mícrons) |
| Categorias do material do anel do selo | borracha de nitrilo geral, Teflon, nylon, ácido de Te Fulong tal como materiais de alta temperatura e de capacidade elevada da especialidade |
| Tipo de saco | fibra pura do polipropileno, do poliéster, do lã, a viscosa, poliamida aromática, Teflon, nylon e outros materiais |
| Estrutura do saco | A única tela (estrutura de superfície da filtragem, tamanho do poro de 100 a 800 mícrons), agulha sentiu o pano (estrutura tridimensional do filtro profundo macio, o tamanho do poro de 1 a 200 mícrons) e nonwovens fundidos derretimento (estrutura profunda da filtragem da cama, tamanho do poro de 1 a 100 mícrons) três, e há uma variedade de ~ precisão de uma filtragem de 800 mícrons a escolher de, a fim cumprir as exigências de processos de produção diferentes. O ácido, a alta temperatura e outras características do material do saco podem ser adaptados às exigências de compatibilidade químicas líquidas filtradas diferentes. |
Aplicação do alojamento de filtro do saco
1. indústria de alimento e de bebidas: a cerveja, vinho, vinho, causa, licor, vinho, suco de fruto, engarrafou a água, bebidas do chá, leite de soja, xarope, produtos láteos, aditivos de alimento, filtragem da água para esclarecer o processo e o CIP.
2. Indústria petroquímica: todos os tipos dos lubrificantes e do óleo, colagem, processo de manufatura da fibra química de vária solução foram filtrados.
3. indústria de petróleo e gás: dessulfuração da amina, filtro do fluxo da desidratação, água do campo petrolífero, filtragem do líquido da conclusão.
4. pintura do carro, indústria de pintura: pintura, pintura electrophoretic, líquido do pré-tratamento, pintura e matérias primas da pintura e filtragem solvente
5. matéria têxtil, impressão e tingidura, indústria da fatura de papel: líquido de gerencio, tinturas, fluxo, água, aditivos, filtro dos esparadrapos.
6. óleos comestíveis e indústria do sabão: purificação de lustro do óleo comestível, das matérias primas do sabão e da filtragem da água.
7. indústria farmacêutica: uma variedade de intermediários farmacêuticos, matérias primas farmacêuticas, filtragem solvente.
8. A indústria eletrônica e galvanizando: uma variedade de filtragem da solução e da água do chapeamento.
9. indústria fazendo à máquina: uma variedade de filtragem do líquido do líquido de corte, do líquido refrigerante e da limpeza.
10. A outra filtragem líquida.
Pintura, cerveja, óleo vegetal, produtos petrolíferos dos fármacos, dos cosméticos, dos produtos químicos, solução dos produtos químicos, de galvanização, leite, água mineral, solventes quentes, látex, água industrial, revestimentos e pinturas, açúcar, melaço, resinas, tintas, águas residuais industriais, filtros do suco, do óleo, da cera, da precisão e outras indústrias.
Desde o filtro de saco usando os produtos da empresa na produção padrão de Europa e de América, combinando os materiais, a tecnologia de processamento e os padrões importados do saco, de modo que o usuário possa assegurar a precisão do filtro final. Os usuários podem filtrar de acordo com necessidades diferentes, formas diferentes de harmonização, aberturas diferentes, estruturas diferentes e o material diferente do saco, a fim obter o efeito de filtração o mais econômico e o mais eficaz.
Estrutura interna de alojamento de filtro do saco
1. Cada saco tem um dispositivo de travamento separado sem oportunidades laterais do escapamento.
2. projeto integrado da precisão sem distorção.
3. precisão integrada com dispositivo de levantamento.
4. parafusos do selo do anel-O, os de grande resistência e os rápidos.
Saco de filtro do alojamento de filtro do saco
1. Escolha o material refinado elevação importado da fibra do filamento, chamuscando a superfície de um tratamento especial para impedir a poluição do derramamento da fibra do filtrado. Three-dimesional tem uma capacidade alta para capturar sólidos e partículas coloidais. a fibra da Hig-força tem a eficiência, a estabilidade e a longa vida altas da filtragem. O saco de filtro é produzido no padrão do padrão de produção de América, da exigência do PBF e da exigência de FDA da indústria ical do pharmaceut doméstico.
2. Material do filtro: polytetrafluoroethylene de alta temperatura e ácido do withstand especial, PE, PP, nylon, NMO e assim por diante. De aço inoxidável (SUS304) podem os alcances filtrar o percision de 0,5 a 1000 mícrons.
3. colar do saco: o anel de aço inoxidável, o anel de aço galvanizado, o anel dos PP, do PE e o poliéster plásticos rope.
4. O técnico da soldadura do saco de filtro está como, soldadura plástica do anel, soldadura de emenda e costura a extremidade que inclui a costura, anti-emenda e assim por diante. Nós podemos fornecer o saco de filtro especial baseado na exigência de cliente além de fornecer o saco de filtro do padrão do setor (01#, 02#, 04#).
5. cesta do filtro: Filtre o apoio de equipamento a cesta do filtro, um molde fazendo à máquina do tempo. Tem um entalhe de grande resistência do cilindro circular no corpo do tubo.
Parâmetro do filtro de muitos sacos
| Modelo |
Diâmetro do filtro (milímetro) |
Quantidade do saco de filtro | Área de filtro (m2) | Diâmetro da entrada e da tomada (milímetro) |
Capacidade do líquido do deleite (m3/H) |
Pressão do Withstand (Mpa) |
| DLQ02-2# | φ400 | 2 | 1 | DN80 | 80 | 0.6-1.6 |
| DLQ03-2# | φ500 | 3 | 1 | DN100 | 120 | 0.6-1.6 |
| DLQ04-2# | φ600 | 4 | 2 | DN125 | 160 | 0.6-1.6 |
| DLQ05-2# | φ650 | 5 | 2,5 | DN125 | 200 | 0.6-1.6 |
| DLQ06-2# | φ700 | 6 | 3 | DN150 | 240 | 0.6-1.6 |
| DLQ08-2# | φ800 | 8 | 4 | DN200 | 320 | 0.6-1.6 |
| DLQ10-2# | φ1000 | 10 | 5 | DN250 | 400 | 0.6-1.6 |
| DLQ12-2# | φ1000 | 12 | 6 | DN250 | 480 | 0.6-1.6 |
| DLQ16-2# | φ1200 | 16 | 8 | DN300 | 640 | 0.6-1.6 |
| DLQ20-2# | φ1400 | 20 | 10 | DN300 | 800 | 0.6-1.6 |
| DLQ24-2# | φ1400 | 24 | 12 | DN350 | 1000 | 0.6-1.6 |
